MỞ ĐẦU

Hệ thống truyền thanh cơ sở có vai trò quan trọng và là một kênh tuyên truyền quen thuộc; phản ánh nhanh, kịp thời các chủ trương, chính sách của Đảng và Nhà nước, cung cấp tin tức, thông tin của các cấp chính quyền địa phương tới mọi người dân. Đặc biệt là trong giai đoạn hiện nay khi tình hình dịch bệnh Covid-19 đang có những diễn biến phức tạp thì hệ thống truyền thanh cơ sở càng được phát huy, được khai thác với thời lượng tối đa bởi khả năng cơ động, chuyển tải thông tin một cách sâu rộng đến từng ngõ xóm, từng gia đình, đây là phương thức tuyên truyền hiệu quả trong công tác phòng chống dịch.

Đối với hình thức hữu tuyến, kết nối thông qua dây dẫn, nên mất mỹ quan đô thị và không đảm bảo chất lượng. Đối với hệ thống truyền thanh FM, khắc phục được nhược điểm kết nối thông qua dây dẫn, nhưng phải sử dụng tần số 54 – 68Mhz hoặc 88 – 108Mhz (đã dừng cấp phép), thường có hiện tượng chất lượng sóng kém do gặp nhiều vật cản, trùng sóng, nhiễu sóng, chèn sóng do sóng khác cùng tần số với cường độ lớn hơn, hoặc do thu tín hiệu bị nhiễu, đôi khi vẫn còn phát ra âm thanh lạ.

Giải pháp hệ thống truyền thanh ứng dụng Công nghệ thông tin-viễn thông khắc phục các vấn đề, nhược điểm của hệ thống truyền thanh truyền thống, phù hợp với chủ trương số hóa hoạt động Truyền thanh – Truyền hình của Thủ tướng Chính phủ nhằm nâng cao hiệu quả hoạt động thông tin cơ sở dựa trên ứng dụng Công nghệ thông tin-viễn thông; cũng như phù hợp với định hướng của Bộ Thông tin và Truyền thông về việc chuyển đổi số tại cấp xã.

  Hệ thống truyền thanh ứng dụng Công nghệ thông tin-viễn thông có nhiều ưu điểm:

– Không cần có máy phát sóng, dây dẫn.

-Thực hiện phủ sóng truyền thanh dựa trên hạ tầng truyền dẫn mạng viễn thông 3G/4G/Wifi.

-Quản trị đơn giản, dễ sử dụng, tiết kiệm thời gian và nhân lực.

-Có khả năng lựa chọn, giám sát và vận hành thiết bị cụm thu phát truyền thanh từ xa.

-Quản lý thiết bị thu phát sóng từ xa qua ứng dụng, không cần đến tận nơi để kiểm tra.

-Giải pháp truyền thanh ứng dụng CNTT-VT giúp tiết kiệm thời gian và nhân viên vận hành, chỉ cần sử dụng máy tính hoặc Smart Phone có kết nối internet là có thể thực hiện đặt lịch tiếp âm, phát thông báo, lưu trữ nội dung thông báo đã được biên tập …do đó cán bộ đài không tốn nhiều thời gian mà vẫn quản lý tốt toàn bộ hệ thống.

Với các ưu điểm kể trên, việc xây dựng hệ thống Truyền thanh ứng dụng Công nghệ thông tin-viễn thông là thật sự cần thiết, đặc biệt là trong giai đoạn chuyển đổi số hiện nay theo chỉ đạo của Chính phủ.

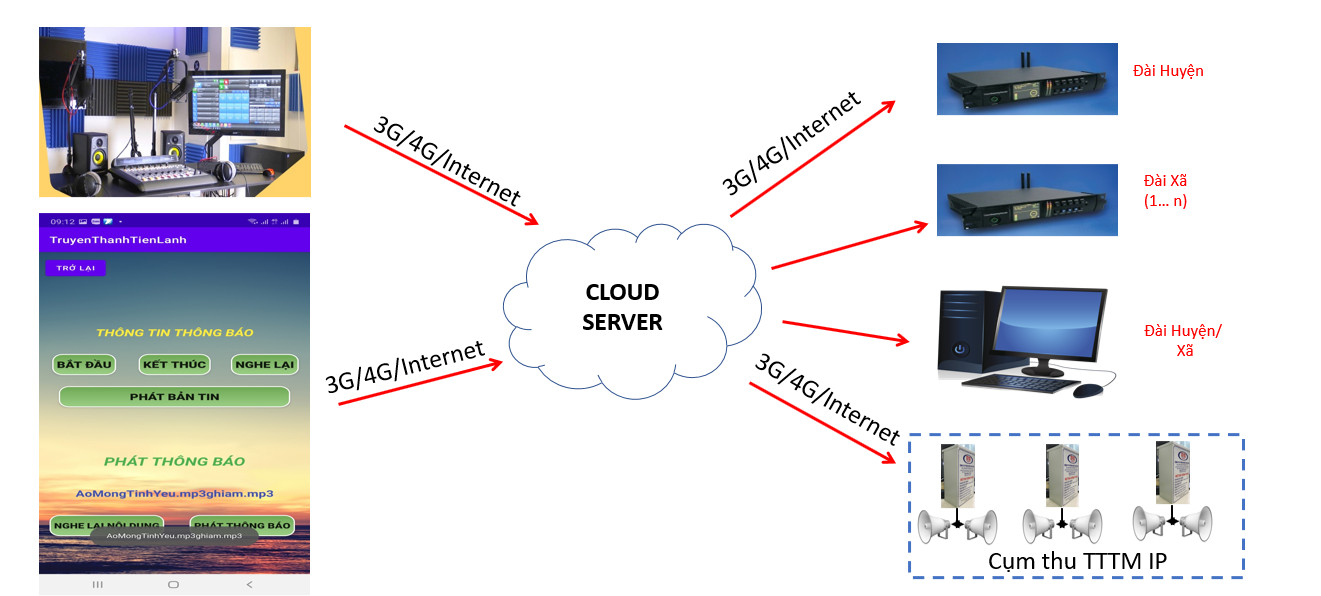

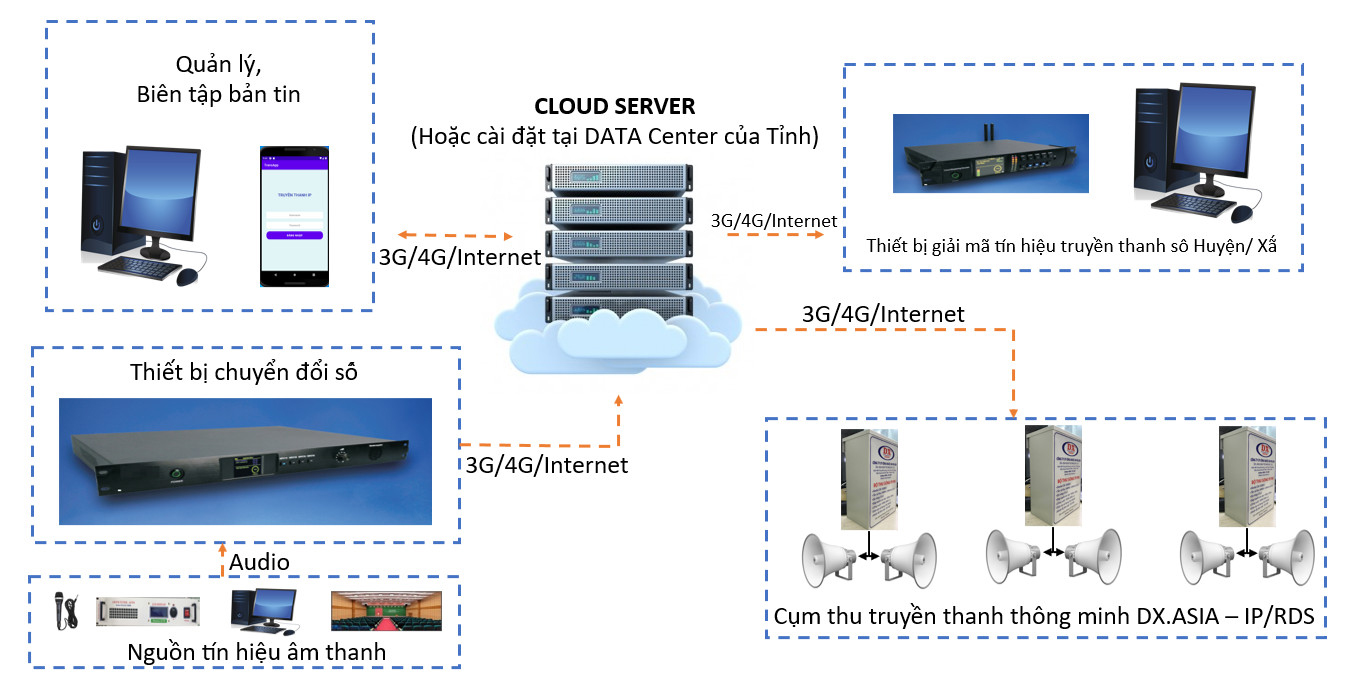

MÔ HÌNH GIẢI PHÁP TRUYỀN THANH CNTT

ĐÁP ỨNG YÊU CẦU KỸ THUẬT

-Cho phép thiết lập thông tin xác thực trên thiết bị thông qua giao diện.

-Cho phép khóa truy cập trong một khoảng thời gian được thiết lập nếu thông tin xác thực từ hệ thống quản lý tập trung sai vượt quá số lần được thiết lập trước trên thiết bị.

-Thiết lập cấu hình mặc định để bật/ tắt tất cả các giao diện mạng và dịch vụ; đổi mật khẩu, thay đổi thông tin người dùng.

-Có chức năng tiếp âm từ các tệp tin âm thanh có định dạng MP3, M3U, WAV… của đài phát thanh, truyền thanh 03 cấp (Trung ương, cấp tỉnh, cấp huyện) và các nguồn âm thanh khác.

-Có chức năng chuyển văn bản sang giọng nói (text to speech).

-Hiển thị trạng thái đang hoạt động của từng cụm loa giúp xác định được vị trí cụm loa hư hỏng; có chức năng giám sát tình trạng hoạt động của loa.

-Có thể phát/dừng phát bản tin; điều chỉnh âm lượng ở từng cụm loa. Các cụm thu tự động bật/tắt theo lịch phát sóng cài đặt sẵn; hạn chế việc các cụm thu mở thường xuyên 24/7, giúp tăng tuổi thọ các cụm thu.

-Cụm loa nhận dữ liệu bản tin từ các địa chỉ IP đã được cho phép.

-Hỗ trợ đặt lịch phát sóng; đặt quyền ưu tiên cho chương trình phát thanh .

-Theo dõi, giám sát trực tiếp các chương trình phát thanh.

-Lưu chương trình phát thanh đã phát.

-Phát trực tiếp chương trình hội nghị trực truyến, tin tức, thông báo (dùng mic, line in..) một cách tức thời đến người nghe.

-Tiếp sóng chương trình phát thanh của các đài VOV, Tỉnh, Huyện, Xã qua internet hoặc fm rds.

-Đảm bảo vấn đề an ninh mạng, an toàn phát sóng khi truyền tin qua internet.

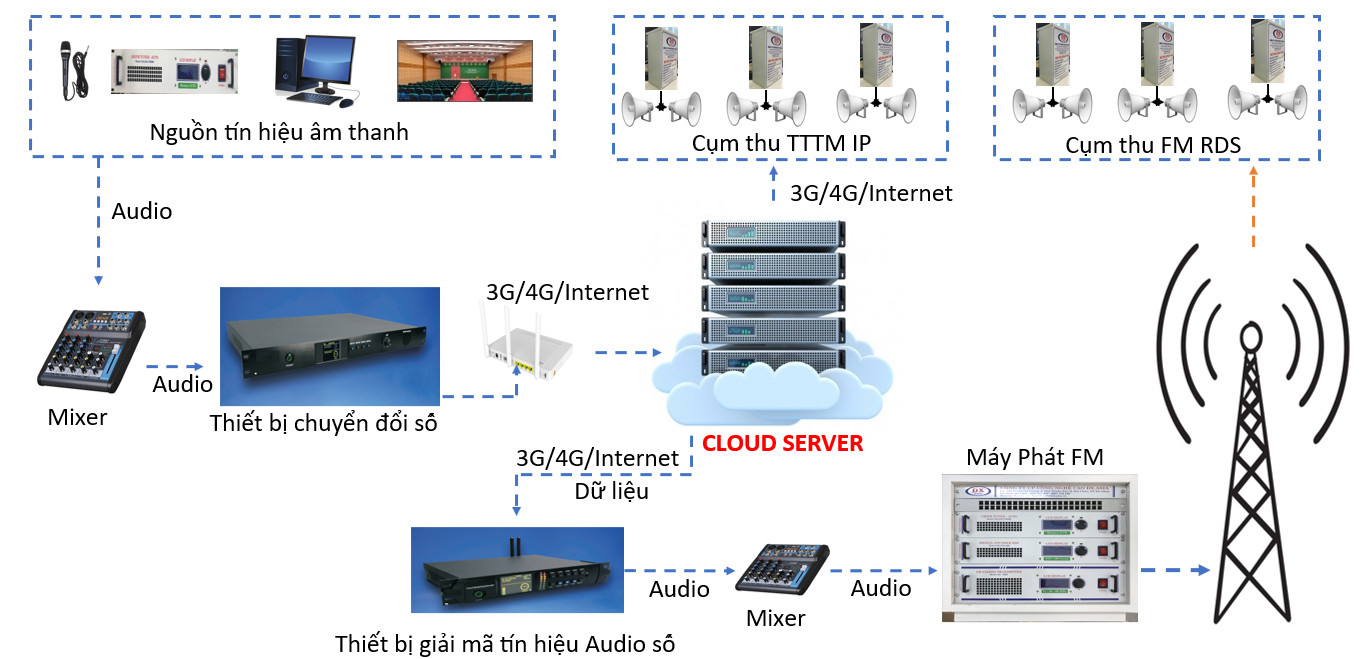

MÔ HÌNH TÍCH HỢP VỚI HỆ THỐNG CŨ

TRUYỀN THANH TỈNH/ HUYỆN ỨNG DỤNG CÔNG NGHỆ THÔNG TIN

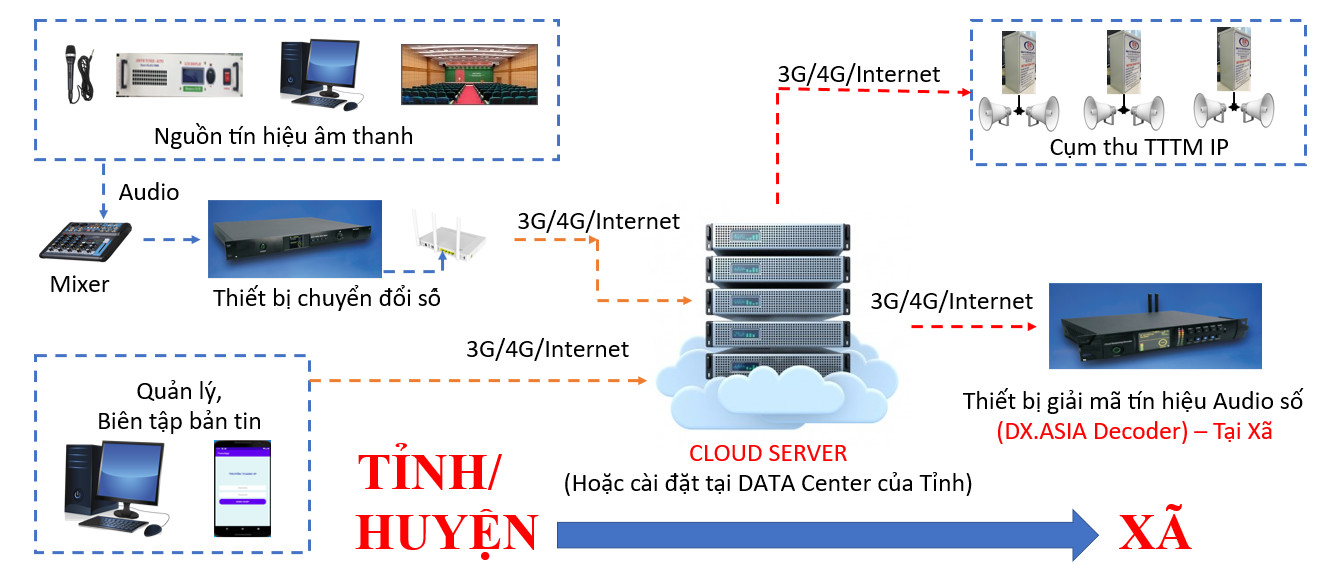

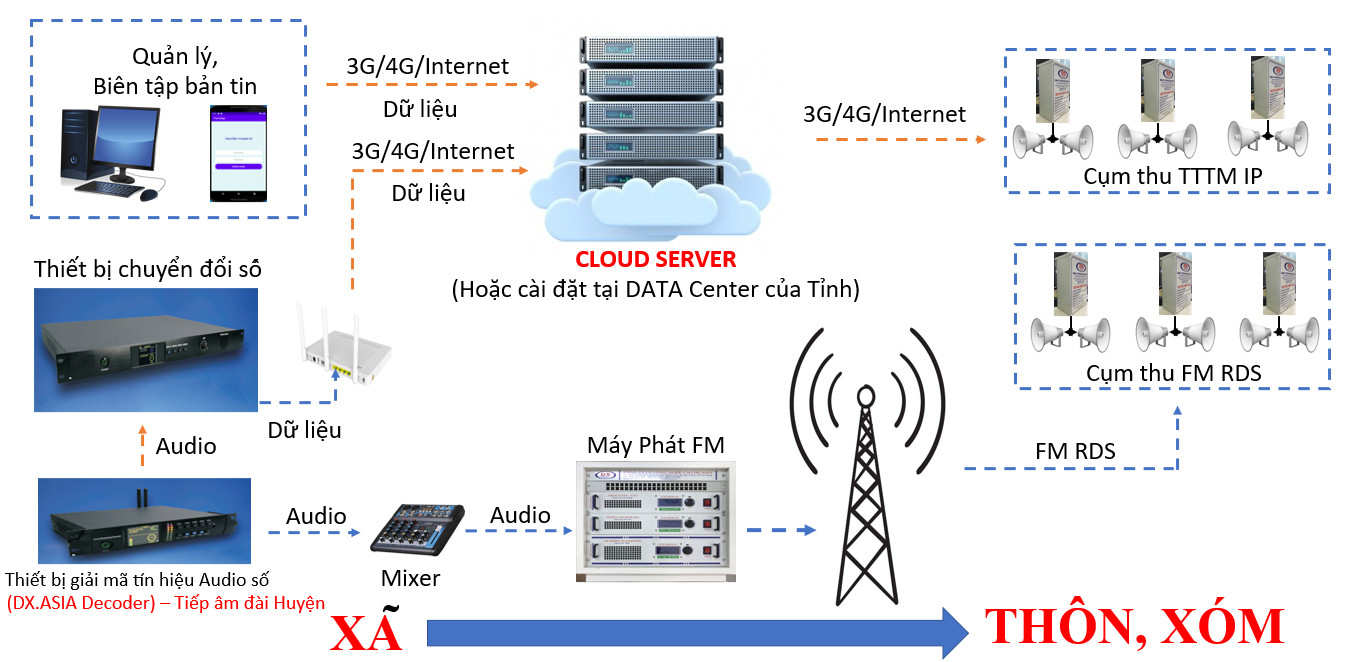

TRUYỀN THANH XÃ ỨNG DỤNG CÔNG NGHỆ THÔNG TIN

CÁC THÀNH PHẦN CHÍNH CỦA HỆ THỐNG

THIẾT BỊ CHUYỂN ĐỔI SỐ (MERLAUD – ENCODER)

THÔNG SỐ KỸ THUẬT

• Có 4 ngõ vào âm thanh stereo, kiểu XLR
• Màn hình OLED, hiển thị tín hiệu âm thanh của 4 ngõ vào.
• Loa kiểm tra chất lượng âm thanh của từng ngõ vào trước khi phát thông qua bộ chọn ngõ vào.
• Cài đặt thông số qua trình duyệt web browser.
• Mức Tín hiệu âm thanh đầu vào 0dB.
• Mã hóa âm thanh tương tự sang tín hiệu số theo chuẩn AAC, MP3, …
• Truyền tín hiệu theo các giao thức mạng (IP) RTMP, RTP,…
• Nguồn điện cung cấp 220VAC hoặc 24Vdc dự phòng.

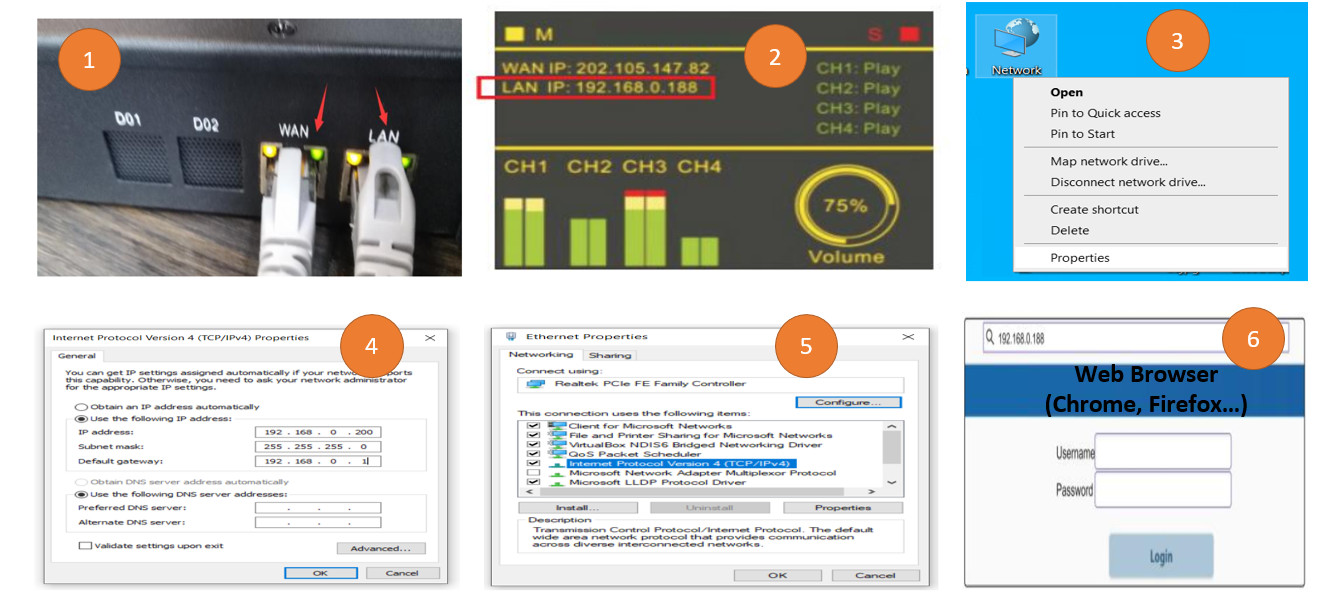

CÀI ĐẶT THIẾT BỊ CHUYỂN ĐỔI SỐ (MERLAUD – ENCODER)

ỨNG DỤNG THIẾT BỊ CHUYỂN ĐỔI SỐ (MERLAUD – ENCODER)

PHÁT SÓNG TRỰC TIẾP (LIVE)

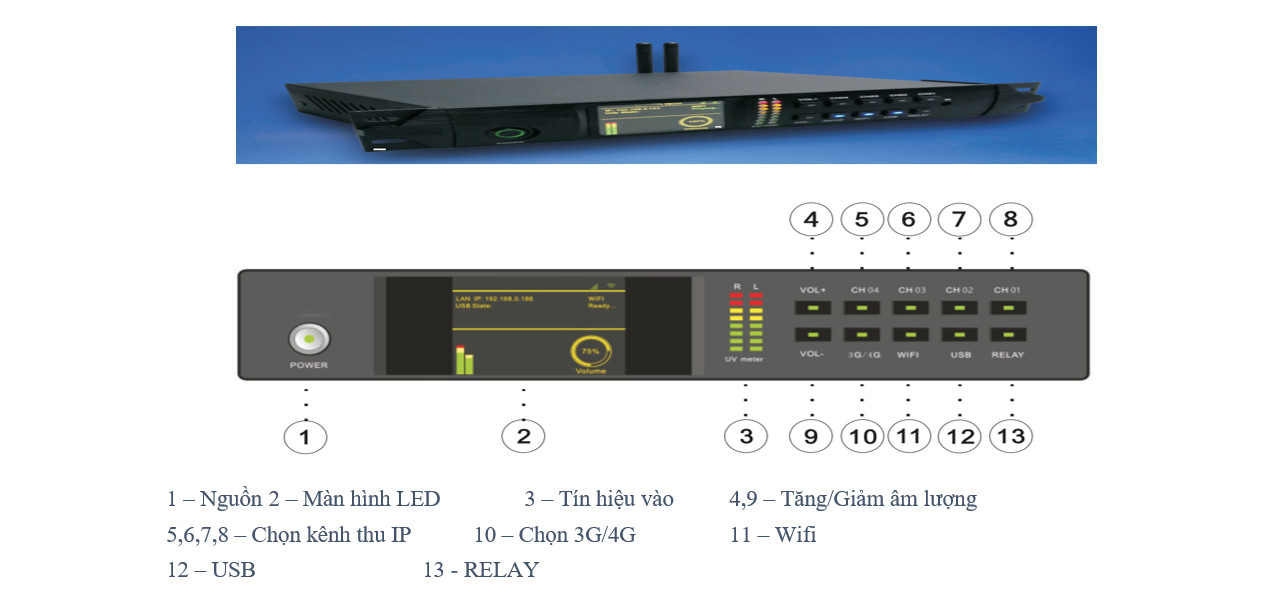

THIẾT BỊ GIẢI MÃ TÍN HIỆU TRUYỀN THANH SỐ (MERLAUD – DECODER)

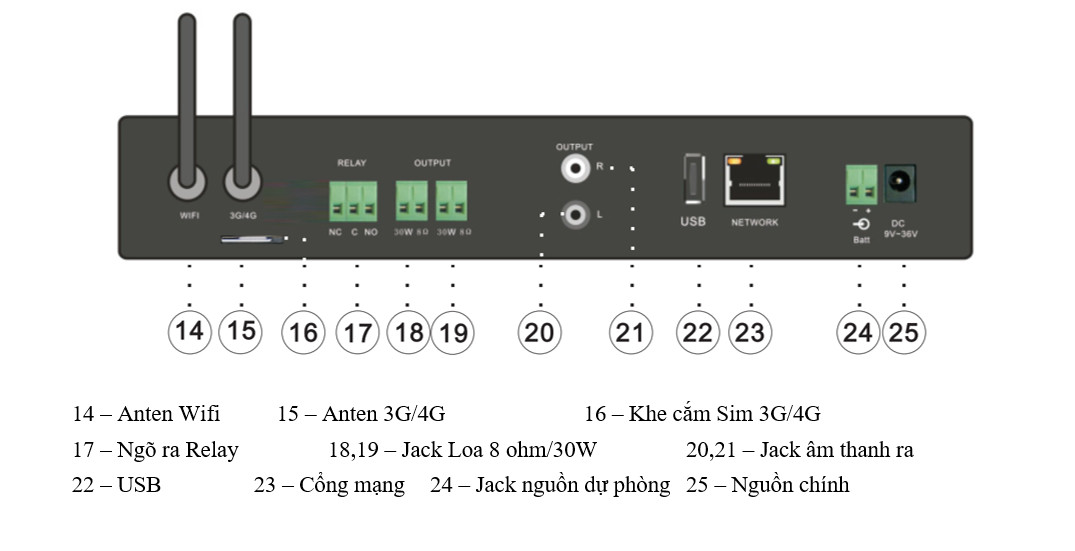

THIẾT BỊ GIẢI MÃ TÍN HIỆU TRUYỀN THANH SỐ (MERLAUD – DECODER)

THÔNG SỐ KỸ THUẬT

• Có 4 ngõ ra âm thanh stereo.
• Màn hình OLED hiển thị thông tin hệ thống.
• Hỗ trợ chơi nhạc qua cổng USB.
• Cài đặt thông số qua trình duyệt web browser.
• Mức Tín hiệu âm thanh ngõ ra 0dB, jack RCA.
• Phím bấm lựa chọn chế độ LAN/3G/Wifi.
• Bắt các luồng tín hiệu theo các giao thức mạng (IP) RTMP, RTP, RTSP, HLS.
• Nguồn điện cung cấp 9-36Vdc hoặc 24Vdc dự phòng.

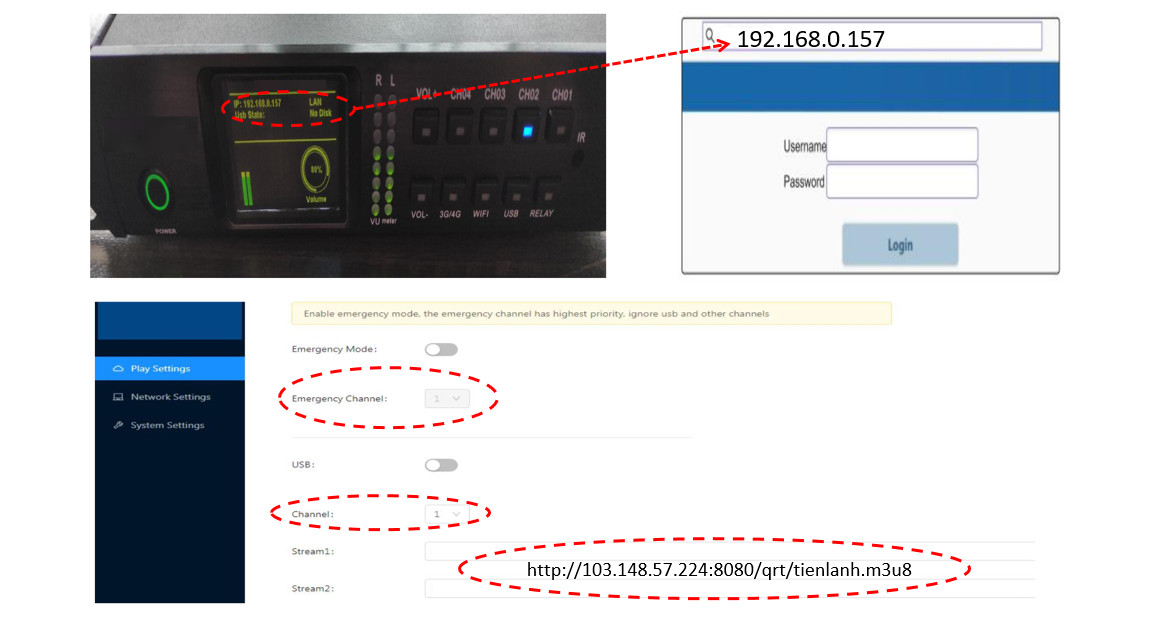

CÀI ĐẶT THIẾT BỊ GIẢI MÃ TÍN HIỆU TRUYỀN THANH SỐ  (MERLAUD – DECODER)

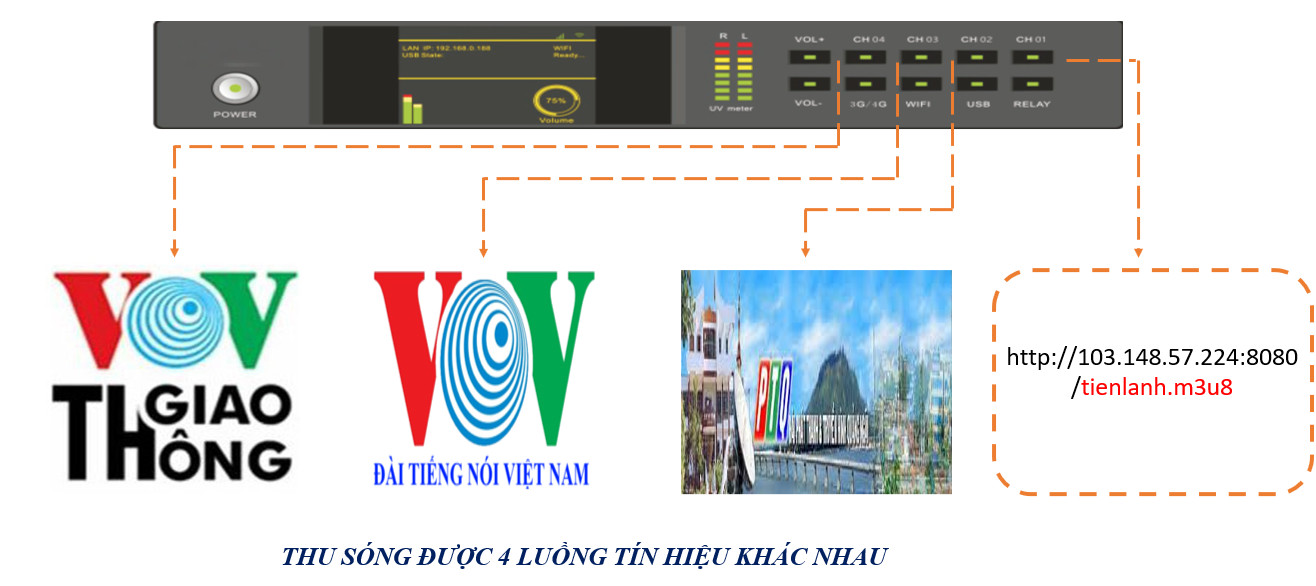

ỨNG DỤNG THIẾT BỊ GIẢI MÃ TÍN HIỆU TRUYỀN THANH SỐ (MERLAUD – DECODER)

CLOUD SERVER

(Hoặc cài đặt tại DATA Center của Tỉnh)

CLOUD SERVER

(Quản trị – vận hành)

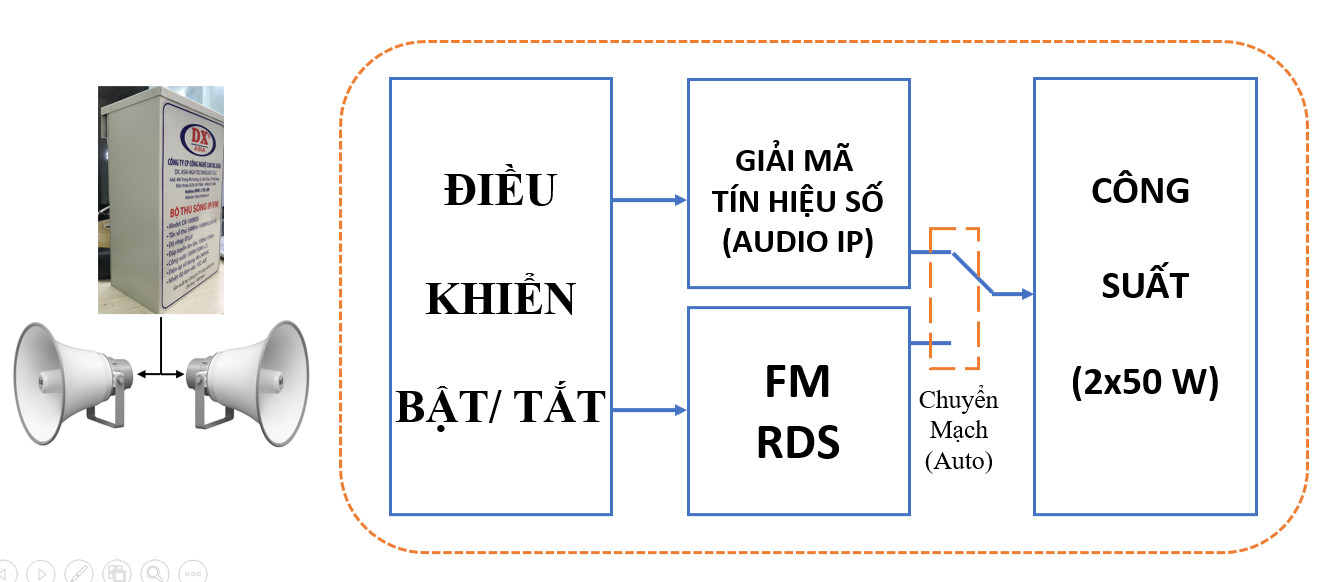

CỤM THU TRUYỀN THANH THÔNG MINH DX.ASIA – IP/RDS

THÔNG SỐ KỸ THUẬT

• Vi xử lý: HiSilicon Hi3798MV200 Quad Core 64 bit ARM Cortex A53, CPU NEON tốc độ lên tới 2GHz
• RAM 2GB – 16 bit
• ROM 8GB EMMC Samsung
• Hệ điều hành Android 9.0
• Kết nối SIM 3G/4G tất cả các nhà mạng.
• Kết nối cổng LAN Ethernet :J45,100-Mbps.
• Bắt luồng trực tiếp các đài VOV hoặc đài phát thanh địa phương đã thực hiện số hóa online.
• Thu FM Rds các đài truyền thanh ứng dụng công nghệ FM.
• Có khe cắm SIM 3G/4G tiêu chuẩn.
• Hỗ trợ SD card onboard
• Cổng ra HDMI cho phát video.
• Cổng ra tiếng RCA : L/R
• Cổng công suất loa : 2 x 50W(8Ohm)
• Nguồn điện : 90~ 260V/Hz.
• Nguồn điện DC/năng lượng mặt trời : 12~26VDC.

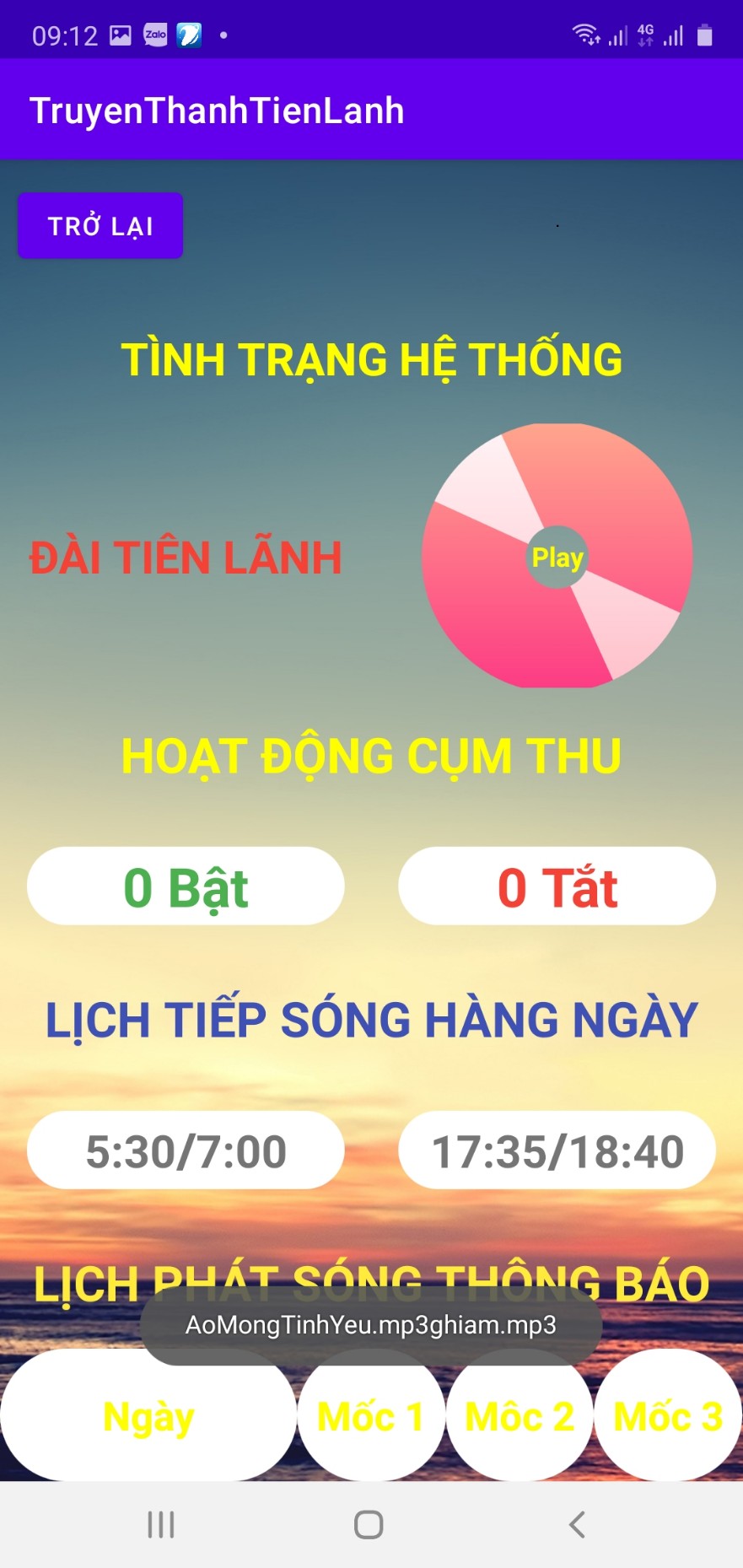

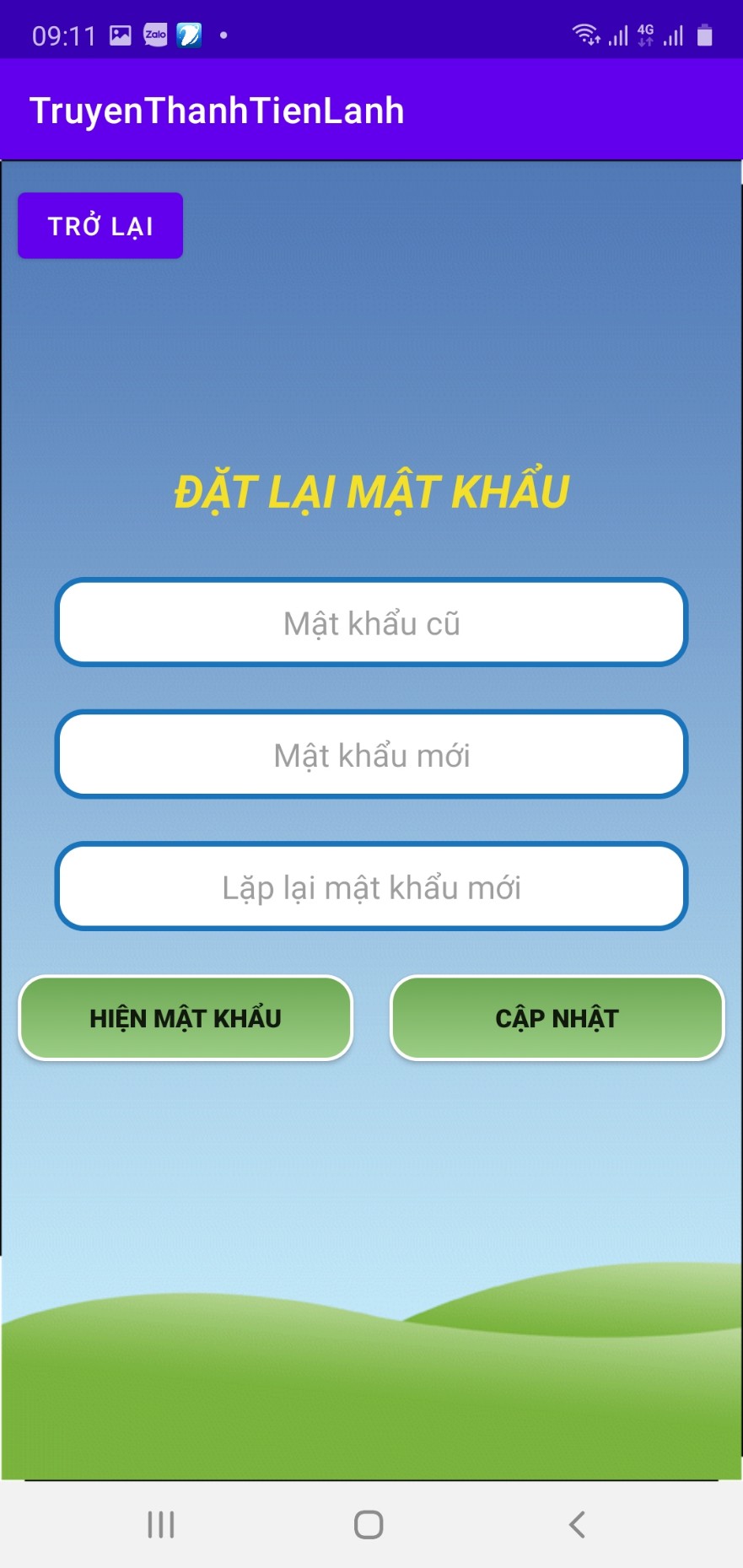

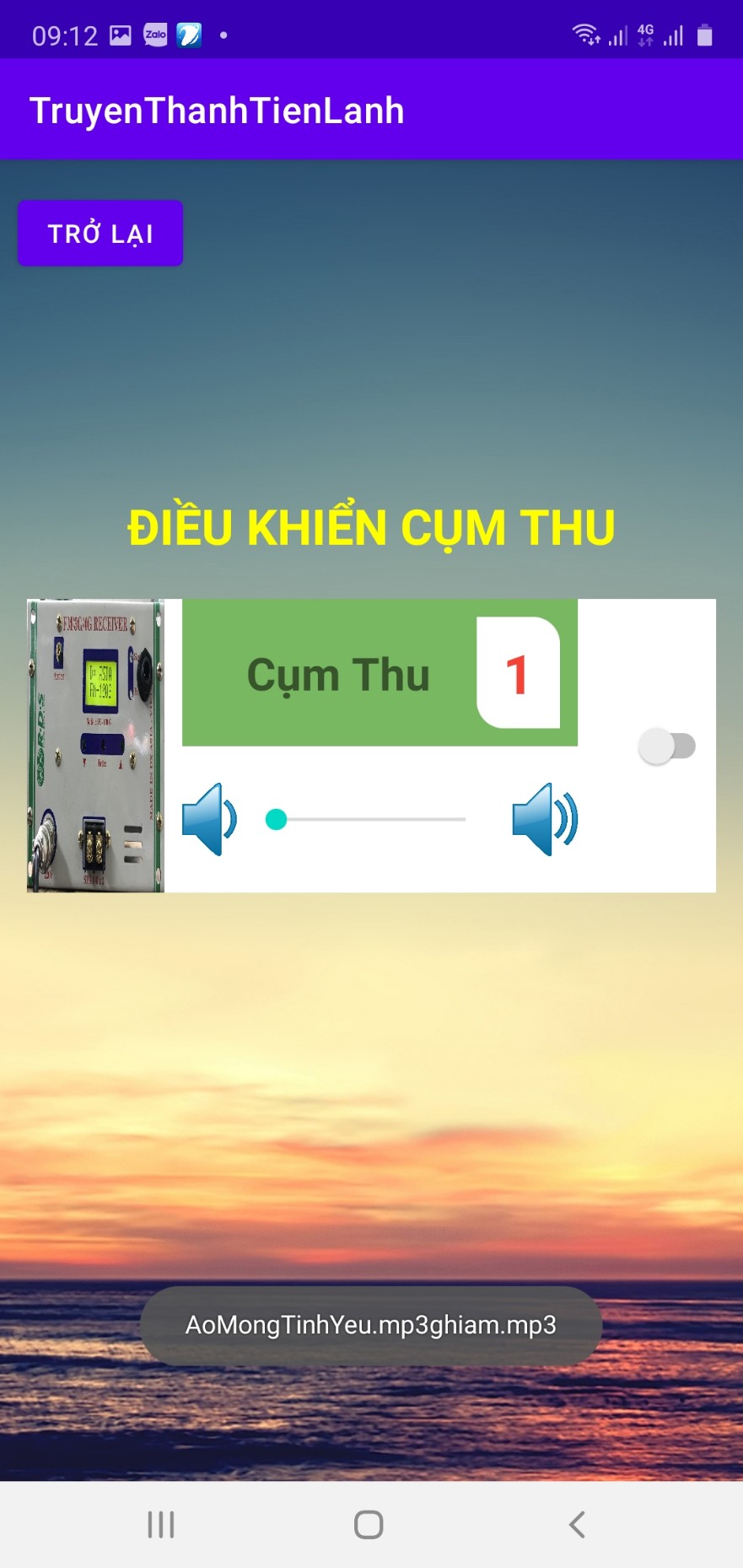

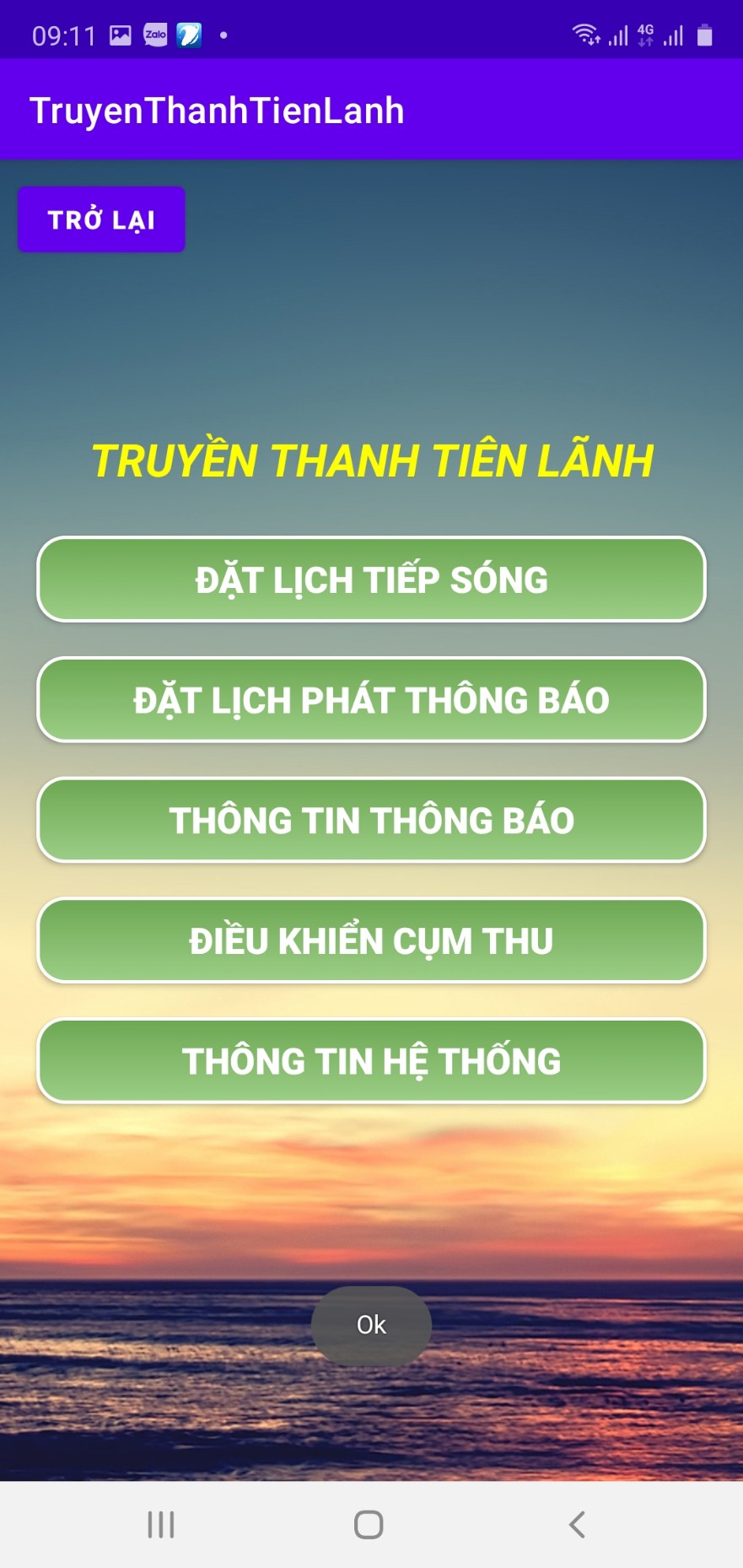

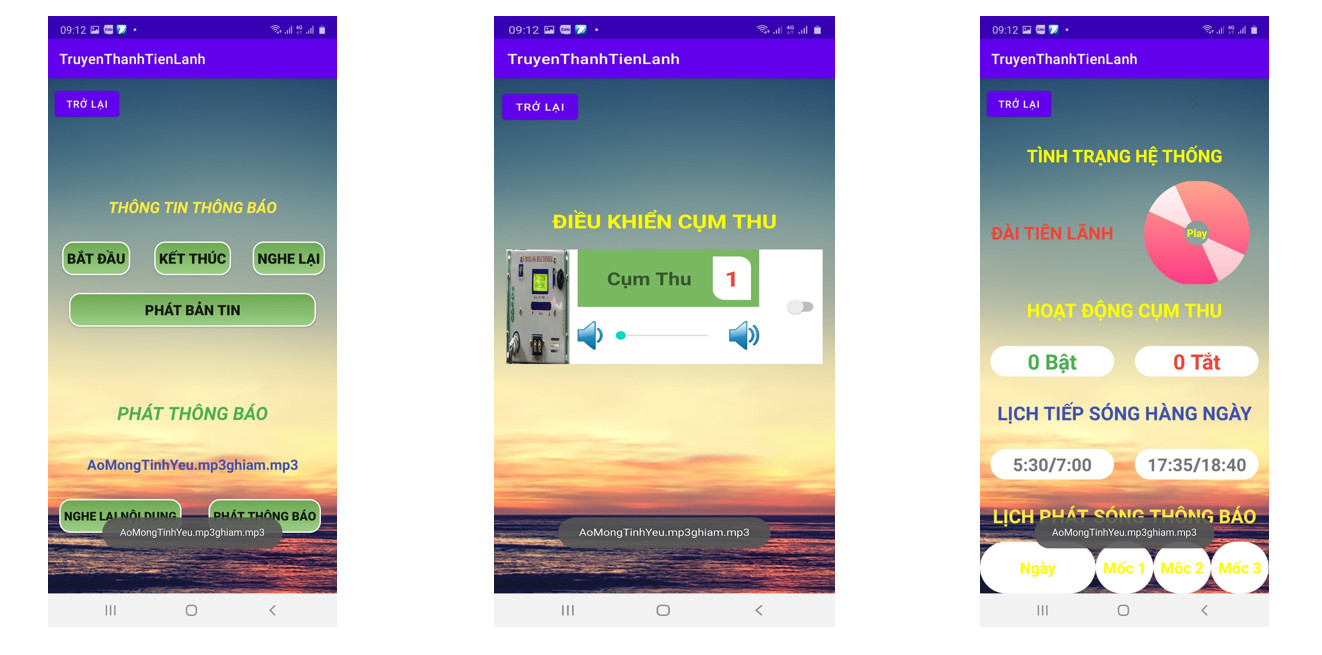

PHẦN MỀM HỆ THỐNG

ỨNG DỤNG CHÍNH CỦA HỆ THỐNG

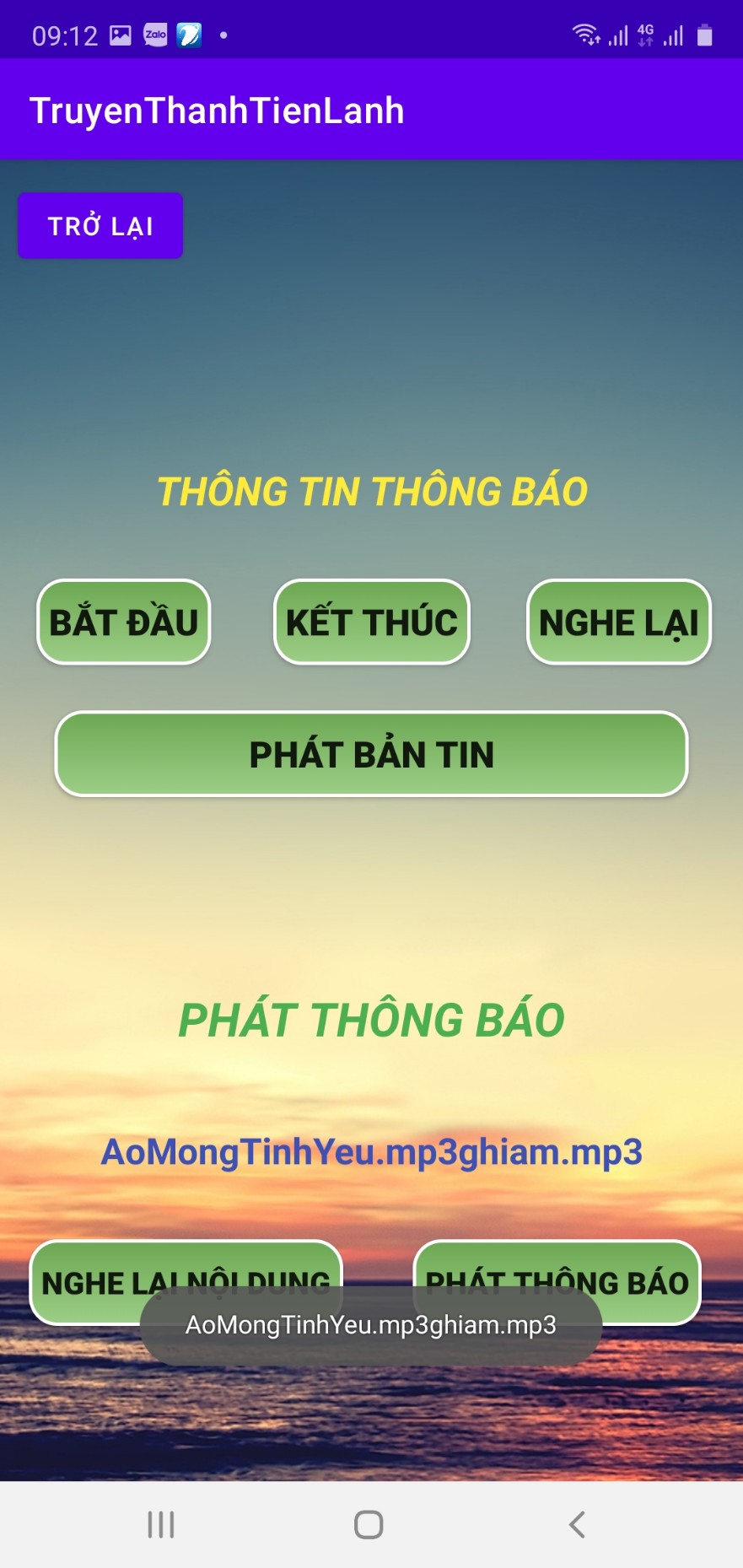

1./ PHÁT SÓNG TRỰC TIẾP:

Hỗ trợ phóng viên tác nghiệp tại hiện trường, làm các bản tin trực tiếp

2./ PHÁT SÓNG GIÁN TIẾP:

Hỗ trợ phóng viên, kỹ thuật viên trong công việc:

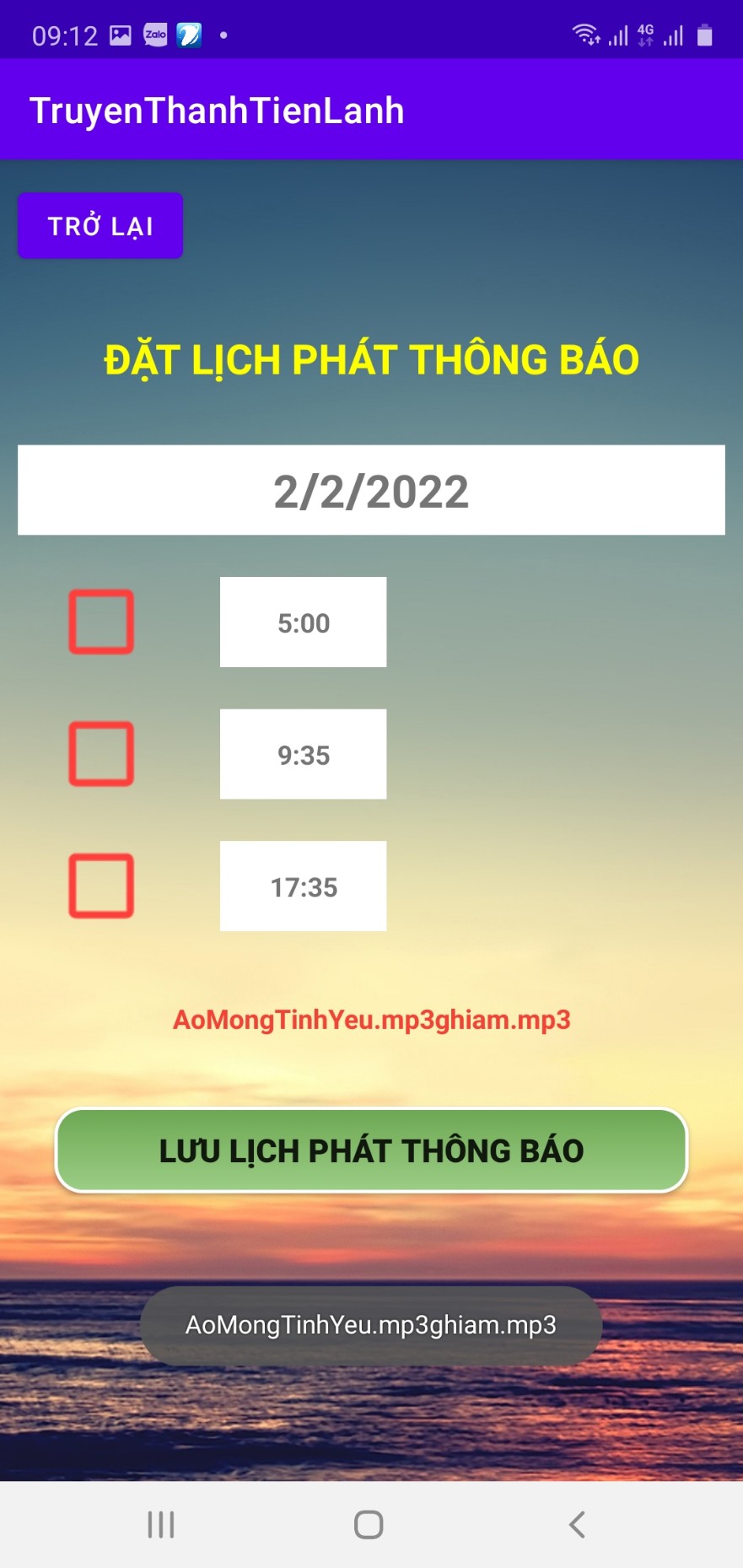

Biên tập bản tin (File), cài đặt lịch phát sóng, vận hành hệ thống mọi lúc mọi nơi

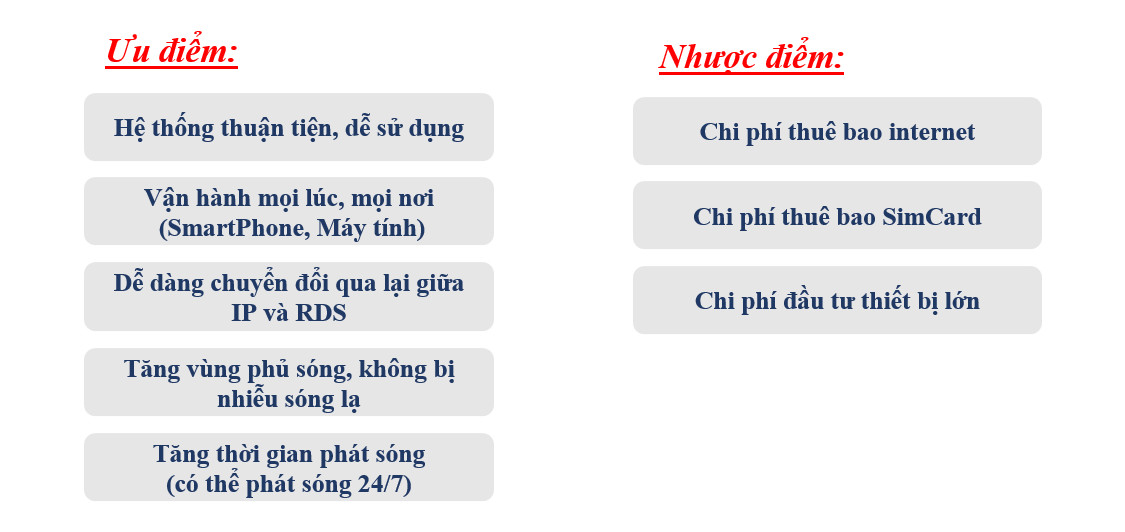

ƯU ĐIỂM VÀ NHƯỢC ĐIỂM
